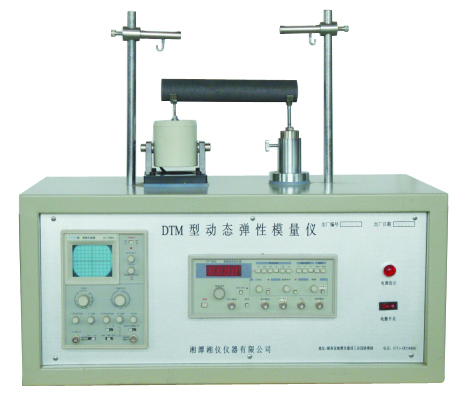

DTM-1 动态弹性模量测试仪

                                    动态弹性模量测试仪

一、概述：

    对于一定的物体，都存在一个固有谐振频率。当物体的体积、材质一定时，该物体的谐振频率仅与其密度有关。物体的强度与其密度有关，因此物体的固有振动频率决定了物体强度。若能够测量出该物体的谐振频率，就可以根据强度理论推算出物体的强度。本仪器就是测量物体谐振频率计算出物体弹性模量、切变模量、泊松比的仪器。可对陶瓷、石墨、玻璃、塑料、金属材料等进行测量。广泛应用在各生产企业、科研单位、高等院校、质检部门等。仪器参照标准：GB5594.2,GB/T 3074.2，GB/T3074.2-2008《石墨电极弹性模量测定方法》GB/T5594杨氏弹性模量 泊松比测试方法以及GB/T 2105,GB10700等。

    本仪器采用进口数据采集控制卡，利用计算机控制，实现测试、计算、报表全过程自动化。

二、主要技术参数:

1.频率测量范围：100Hz～50 kHz

2.频率分辨率：1Hz

3.测量误差：<0.5％

4.试样温度：室温

5.试样大小：直径小于50mm，长小于200mm。

6.电源：AC220V，50Hz。

三、工作原理：

  计算机控制数据采集控制卡输出频率从小到大的正弦波信号给发射探头，发射探头的振荡传递给试样，迫使试件进行机械振动，当发射频率与试件的固有频率相同时，将发生共振，此时，试件的振动幅度将产生极值，通过接收传感器探头传递到数据采集控制卡再传回计算机，计算机根据频率扫描，找到共振频率，再根据输入到计算机的试样重量和外形尺寸计算出弹性模量、剪切模量及泊松比率。
