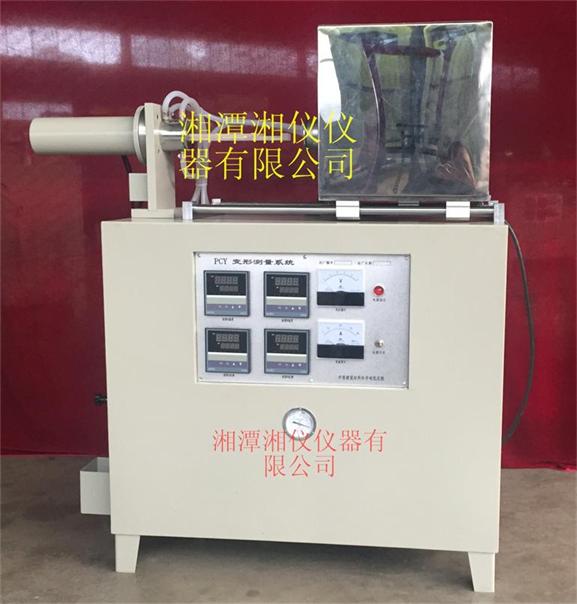

PCY复合材料热膨胀系数、涂层残余应力综合测试仪(相对法)

简要描述:通过本仪器能测试出复合材料的基体、涂层、复合样品的膨胀系数,残余应力。

  • 产品型号:PCY
  • 产品产地:湖南湘潭
  • 更新时间:2022-09-28 00:00:00
  • 访  问  量:2356

性能特点

技术参数

 PCY-F复合材料热膨胀系数、涂层残余应力综合测试仪(相对法)

          (中国建筑材料科学研究总院专利,湘潭湘仪仪器有限公司生产)
中国建筑材料科学研究总院包教授专利:通过本仪器能测试出复合材料的基体、涂层、复合样品的膨胀系数,残余应力。
1、制备样品A(基体,不含涂层)和 样品B(含涂层,复合样品)
利用精密测量工具,如光学显微镜,分别测量试样B上涂层的横截面积Ac和基体的横截面积As。(需实验前输入)。在相同的实验环境下,同时获取样品A(基体)的热膨胀系数和样品B(复合体)的热膨胀系数利用样品A和样品B的热膨胀系数结果计算涂层的热膨胀系数
2、测试出两个膨胀系数,计算出涂层膨胀系数,共三个膨胀系数

:样品A(基体的热膨胀系数, 样品B复合体)的热膨胀系数目标物体的涂层的热膨胀系数。
3、软件做出判别:
如果   则残余应力为压应力,否则为拉应力 ,计算到涂层的残余应力值MPa。

实验结果

基体

复合体

涂层

弹性模量(GPa)

Es

x

Ec

膨胀系数

残余应力(MPa)

x

x

主要技术指标:
1、最高炉温:1200℃,1400℃,1700℃由客户自选。
2、升温速度:0
30度/分可调,电脑程序控温。

3、计算机自动计算基体、涂层、复合样品的膨胀系数,残余应力
4、试样可真空与气氛保护
5、膨胀值测量范围:±5mm。
6、测量膨胀值分辨率:0.1um,自动校正量程。
7、试样范围(2
10×(2-10×50100mm,方形/圆形均可。

8、系统测量误差:±0.1%。
9、电源电压:220V±10﹪,4KW。
10、仪器配有标准计算机接口,可与通用计算机相联,所有试验操作均计算机界面完成。

                            PCY-F复合材料热膨胀系数、涂层残余应力综合测试仪(相对法)

          (中国建筑材料科学研究总院专利,湘潭湘仪仪器有限公司生产)
中国建筑材料科学研究总院包教授专利:通过本仪器能测试出复合材料的基体、涂层、复合样品的膨胀系数,残余应力。
1、制备样品A(基体,不含涂层)和 样品B(含涂层,复合样品)
利用精密测量工具,如光学显微镜,分别测量试样B上涂层的横截面积Ac和基体的横截面积As。(需实验前输入)。在相同的实验环境下,同时获取样品A(基体)的热膨胀系数和样品B(复合体)的热膨胀系数利用样品A和样品B的热膨胀系数结果计算涂层的热膨胀系数
2、测试出两个膨胀系数,计算出涂层膨胀系数,共三个膨胀系数

:样品A(基体的热膨胀系数, 样品B复合体)的热膨胀系数目标物体的涂层的热膨胀系数。
3、软件做出判别:
如果   则残余应力为压应力,否则为拉应力 ,计算到涂层的残余应力值MPa。

实验结果

基体

复合体

涂层

弹性模量(GPa)

Es

x

Ec

膨胀系数

残余应力(MPa)

x

x

主要技术指标:
1、最高炉温:1200℃,1400℃,1700℃由客户自选。
2、升温速度:0
30度/分可调,电脑程序控温。

3、计算机自动计算基体、涂层、复合样品的膨胀系数,残余应力
4、试样可真空与气氛保护
5、膨胀值测量范围:±5mm。
6、测量膨胀值分辨率:0.1um,自动校正量程。
7、试样范围(2-
10×(210×(50100mm),方形/圆形均可。

8、系统测量误差:±0.1%。
9、电源电压:220V±10﹪,4KW。
10、仪器配有标准计算机接口,可与通用计算机相联,所有试验操作均计算机界面完成。
