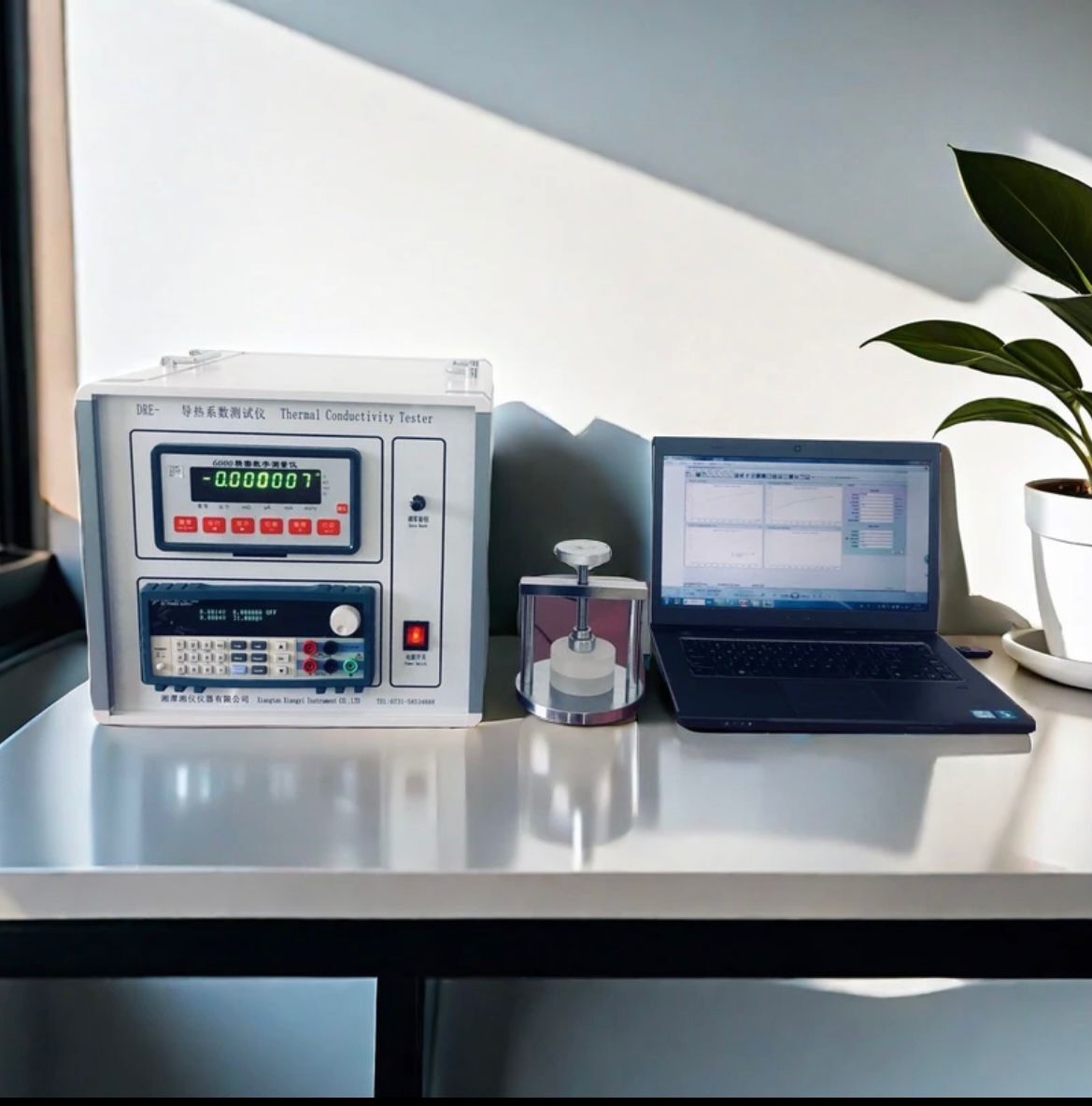

DRE-III 多功能快速导热系数测试仪(瞬态平面热源法、HotDisk法)

简要描述: 本仪器采用瞬态平面热源法,基于TPS瞬态平面热源技术,用Hot Disk探头。该仪器的优点有: (1)直接测量热传播,可以节约大量的时间; (2)不会和静态法一样受到接触热阻的影响; (3)无须特别的样品制备,对固态材料只需有一个相对平整的样品表面。不同类型的材料采用不同的测试方案及计算数学模型,具有测量速度快、适用范围宽及能够成功避免在实验过程中自然对流的影响等优点。实际测试材料范围广,导热系数范围宽,试样处理简单,测试速度快的优点,是目前比较流行的测试方法。 设备参考标准:ISO 22007-2:2008, GB/T32064-2015

  • 产品型号:DRE-III
  • 产品产地:湘仪
  • 更新时间:2023-03-18 10:43:48
  • 访  问  量:6573

性能特点

技术参数

                                                     DRE-III多功能快速导热系数测试仪

                                  (瞬态平面热源法,Hot Disk法导热系数测试仪)


一、概述:
  本仪器采用瞬态平面热源法,基于TPS瞬态平面热源技术,用Hot Disk探头。该仪器的优点有:
       (1)直接测量热传播,可以节约大量的时间;
       (2)不会和静态法一样受到接触热阻的影响;
       (3)无须特别的样品制备,对固态材料只需有一个相对平整的样品表面。不同类型的材料采用不同的测试方案及计算数学模型,具有测量速度快、适用范围宽及能够成功避免在实验过程中自然对流的影响等优点。实际测试材料范围广,导热系数范围宽,试样处理简单,测试速度快的优点,是目前比较流行的测试方法。

    设备参考标准:ISO 22007-2:2008, GB/T32064-2015

    测试材料: 金属、合金、石墨、导热硅脂、硅胶、硅橡胶、陶瓷、岩土、岩石、聚合物、纸、织物、泡沫塑料、混凝土、复合板材、纸蜂窝板等固体、粉末、液体、糊状、涂层、薄膜、保温材料、绝热材料、各向异性材料等的导热系数、导温系数(热扩散系数)和比热容、蓄热系数及热阻。

主要技术参数:
          1.导热系数测定范围:0.001500 w/(m.k),分辩率为0.0001w/(m.k);

 2.热扩散系数(导温系数)范围:0.1~100 m2/s;

 3.蓄热系数范围:0.1~30 w/(m2.k);

  4.比热容范围:0.1~5 kJ/(kg.℃);

   5.热阻范围:0.5~0.000005 mm2.k/w;

 6.温度测量精度:≤0.001℃;

   7.测量相对误差:≤3%

 8.重复性误差:≤ 3%;

 9.测试时间:1~120 秒。
    10.试样测试环境温度范围:-40150℃;标准配置:室温。

 可根据客户要求选配各种高、低温度段控制箱(-40~150℃)或真空状态下的测试状态,合同约定,费用另计;

11.探头配置:标准配置:直径Φ15mm。

可根据客户要求选配探头直径:Φ30mm, Φ15mm,Φ7.5mm,Φ4.0mm,或同时配置,合同约定,费用另计;

  12. 测试试样要求:

          a、固体块状或圆形、方形、异形样品,无须特别制备,只需一个相对平整的样品表面,配有专用试样装夹装置。

          b、对粉状、糊状、液状物质无特殊要求,配有专用试样测试盒。

     c、所测较薄材料(厚度0.011mm,专用测试方案与数学模型进行测试。

           d、高导材料(100500W),专用测试方案与数学模型进行测试。

           e、绝热保温材料(0.0100.050W),专用测试方案与数学模型进行测试。

  13.采用全自动测试软件,快速准确对样品进行试验过程参数分析和报告输出。
     14.电源:AC 220V±10%,50/60 Hz, 整机功率:<500w;

三、探头技术指标:
       1. 加热材料:金属镍;
       2. 使用温度:-50~150℃;
       3. 最大功率:20w;
       4. 最大电压:20V;
       5. 最大电流:1A;
       6. 电阻:10Ω左右,依探头上标注阻值为准;
       7. 镍丝规格:厚度0.01mm,热丝宽度:0.35±0.03mm;
                               热丝间距:0.35±0.03mm ;
       8. 保护层材料:聚酰亚胺薄膜(Kapton);单层厚度:0.06mm;
       9. 探头直径:Φ30mm,Φ15mm,Φ7.5mm。
       10.探头总厚度(包括粘结层厚度)0.07±0.02mm。





典型用户:

   中南大学土木学院    4台

   国防科学技术大学(长沙) 2台

   武汉大学

   四川大学

  北京科技大学

  东南大学

  西北农林科大  2台

 华南理工大学

  湘潭大学

 天津大学

 燕山大学

 宁波大学

 安徽建筑大学

电子科大物理学院(成都)

惠州学院   5台



                                                DRE-III多功能快速导热系数测试仪

                                  (瞬态平面热源法,Hot Disk法导热系数测试仪)


一、概述:
  本仪器采用瞬态平面热源法,基于TPS瞬态平面热源技术,用Hot Disk探头。该仪器的优点有:
       (1)直接测量热传播,可以节约大量的时间;
       (2)不会和静态法一样受到接触热阻的影响;
       (3)无须特别的样品制备,对固态材料只需有一个相对平整的样品表面。不同类型的材料采用不同的测试方案及计算数学模型,具有测量速度快、适用范围宽及能够成功避免在实验过程中自然对流的影响等优点。实际测试材料范围广,导热系数范围宽,试样处理简单,测试速度快的优点,是目前比较流行的测试方法。

    设备参考标准:ISO 22007-2:2008, GB/T32064-2015

    测试材料: 金属、合金、石墨、导热硅脂、硅胶、硅橡胶、陶瓷、岩土、岩石、聚合物、纸、织物、泡沫塑料、混凝土、复合板材、纸蜂窝板等固体、粉末、液体、糊状、涂层、薄膜、保温材料、绝热材料、各向异性材料等的导热系数、导温系数(热扩散系数)和比热容、蓄热系数及热阻。

主要技术参数:
          1.导热系数测定范围:0.001500 w/(m.k),分辩率为0.0001w/(m.k);

 2.热扩散系数(导温系数)范围:0.1~100 m2/s;

 3.蓄热系数范围:0.1~30 w/(m2.k);

  4.比热容范围:0.1~5 kJ/(kg.℃);

   5.热阻范围:0.5~0.000005 mm2.k/w;

 6.温度测量精度:≤0.001℃;

   7.测量相对误差:≤3%

 8.重复性误差:≤ 3%;

 9.测试时间:1~120 秒。
    10.试样测试环境温度范围:-40150℃;标准配置:室温。

 可根据客户要求选配各种高、低温度段控制箱(-40~150℃)或真空状态下的测试状态,合同约定,费用另计;

11.探头配置:标准配置:直径Φ15mm。

可根据客户要求选配探头直径:Φ30mm, Φ15mm,Φ7.5mm,Φ4.0mm或同时配置,合同约定,费用另计;

  12. 测试试样要求:

          a、固体块状或圆形、方形、异形样品,无须特别制备,只需一个相对平整的样品表面,配有专用试样装夹装置。

          b、对粉状、糊状、液状物质无特殊要求,配有专用试样测试盒。

     c、所测较薄材料(厚度0.011mm,专用测试方案与数学模型进行测试。

           d、高导材料(100500W),专用测试方案与数学模型进行测试。

           e、绝热保温材料(0.0100.050W),专用测试方案与数学模型进行测试。

  13.采用全自动测试软件,快速准确对样品进行试验过程参数分析和报告输出。
     14.电源:AC 220V±10%,50/60 Hz, 整机功率:<500w;

三、探头技术指标:
       1. 加热材料:金属镍;
       2. 使用温度:-50~150℃;
       3. 最大功率:20w;
       4. 最大电压:20V;
       5. 最大电流:1A;
       6. 电阻:10Ω左右,依探头上标注阻值为准;
       7. 镍丝规格:厚度0.01mm,热丝宽度:0.35±0.03mm;
                               热丝间距:0.35±0.03mm ;
       8. 保护层材料:聚酰亚胺薄膜(Kapton);单层厚度:0.06mm;
       9. 探头直径:Φ30mm,Φ15mm,Φ7.5mm。
       10.探头总厚度(包括粘结层厚度)0.07±0.02mm。





典型用户:

   中南大学土木学院    4台

   国防科学技术大学(长沙) 2台

   武汉大学

   四川大学

  北京科技大学

  东南大学

  西北农林科大  2台

 华南理工大学

  湘潭大学

 天津大学

 燕山大学

 宁波大学

 安徽建筑大学

电子科大物理学院(成都)

惠州学院   5台
