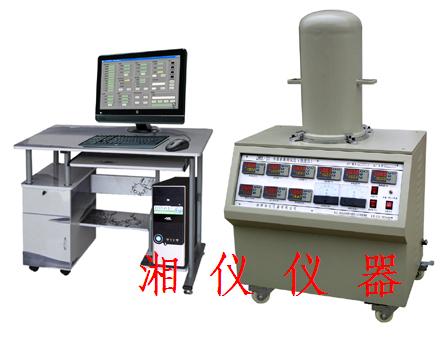

DRL-III-P导热系数测试仪(热流法),(真空型)

简要描述:主要测试薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、氧化铍瓷、氧化铝瓷等材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状,加围框可检测粉状态材料及膏状材料。

  • 产品型号:DRL-III-P
  • 产品产地:湘潭湘仪
  • 更新时间:2022-09-28 21:35:41
  • 访  问  量:2562

性能特点

技术参数



                                         DRL-III-P导热系数测试仪(热流法)(真空型)

一、概述:

      DRL-III导热系数测试仪主要测试薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、氧化铍瓷、氧化铝瓷等材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状,加围框可检测粉状态材料及膏状材料。
        仪器参考标准:MIL-I-49456A(绝缘片材、导热树脂、热导玻纤增强),GB5598-2015(氧化铍瓷导热系数测定方法),ASTMD5470-2017(薄的热导性固体电绝缘材料传热性能的测试标准)等。
导热系数测试仪特点:带自动加压,自动测厚装置,并连计算机实现全自动控制。仪器采用6点温度梯度检测,提高了测试精度。可检测不同压力下热阻曲线,采用优化的数学模型,可测量材料导热系数和热阻以及界面处接触热阻等多个参数。

          广泛应用在高等院校,科研单位,质检部门和生产厂的材料导热分析检测。

二、主要技术参数:
1、试样大小:≤Φ30mm
2、试样厚度:0.02-20mm
3、热极控温范围:室温-299.99℃,控温精度0.01℃
4、冷极控温范围:0-99.00℃,控温精度0.01℃
5、导热系数测试范围:0.01~50W/m*k, 0.1~300W/m*k
6、热阻测试范围:0.05~0.000005m2*K/W
7、压力测量范围:0~1000N
8、位移测量范围:0~50.00mm
9、测试精度:优于3%
10、试样可在真空状态下试验,确保测试环境及精度,真空度0.1MPa.
11、实验方式:a、试样不同压力下热阻测试。b、材料导热系数测试。c、接触热阻测试。 12、计算机全自动测试,并实现数据打印输出。




清华大学化学化工学院
清华大学材料学院

国防科学技术大学(湖南长沙)
北京化工大学2台

同济大学

江西理工大学
电子科技大学
华东理工大学
华烁科技股份有限公司葛店分公司
河南生茂固态照明科技公司
深圳宝迅通电子公司
大连理工大学
哈尔滨工业大学

深圳森日有机硅公司
西安立民电子科技有限公司
肇庆皓明有机硅公司
宜宾环球光电节能公司

南车电力机车(湖南株洲)





          (华中科技大学材料学院12台套热膨胀仪、导热仪实验室现场)





                           DRL-III-P导热系数测试仪(热流法)(真空型)

一、概述:

      DRL-III导热系数测试仪主要测试薄的热导体、固体电绝缘材料、导热硅脂、树脂、橡胶、氧化铍瓷、氧化铝瓷等材料的热阻以及固体界面处的接触热阻和材料的导热系数。检测材料为固态片状,加围框可检测粉状态材料及膏状材料。
        仪器参考标准:MIL-I-49456A(绝缘片材、导热树脂、热导玻纤增强),GB5598-85(氧化铍瓷导热系数测定方法),ASTMD5470-2012(薄的热导性固体电绝缘材料传热性能的测试标准)等。
导热系数测试仪特点:带自动加压,自动测厚装置,并连计算机实现全自动控制。仪器采用6点温度梯度检测,提高了测试精度。可检测不同压力下热阻曲线,采用优化的数学模型,可测量材料导热系数和热阻以及界面处接触热阻等多个参数。
          广泛应用在高等院校,科研单位,质检部门和生产厂的材料导热分析检测。

二、主要技术参数:
1、试样大小:≤Φ30mm
2、试样厚度:0.02-20mm
3、热极控温范围:室温-299.99℃,控温精度0.01℃
4、冷极控温范围:0-99.00℃,控温精度0.01℃
5、导热系数测试范围:0.01~50W/m*k, 0.1~300W/m*k
6、热阻测试范围:0.05~0.000005m2*K/W
7、压力测量范围:0~1000N
8、位移测量范围:0~50.00mm
9、测试精度:优于3%
10、试样可在真空状态下试验,确保测试环境及精度,真空度0.1MPa.
11、实验方式:a、试样不同压力下热阻测试。b、材料导热系数测试。c、接触热阻测试。 12、计算机全自动测试,并实现数据打印输出。




清华大学化学化工学院
清华大学材料学院

国防科学技术大学(湖南长沙)
北京化工大学2台

同济大学

江西理工大学
电子科技大学
华东理工大学
华烁科技股份有限公司葛店分公司
河南生茂固态照明科技公司
深圳宝迅通电子公司
大连理工大学
哈尔滨工业大学

深圳森日有机硅公司
西安立民电子科技有限公司
肇庆皓明有机硅公司
宜宾环球光电节能公司

南车电力机车(湖南株洲)





          (华中科技大学材料学院12台套热膨胀仪、导热仪实验室现场)
